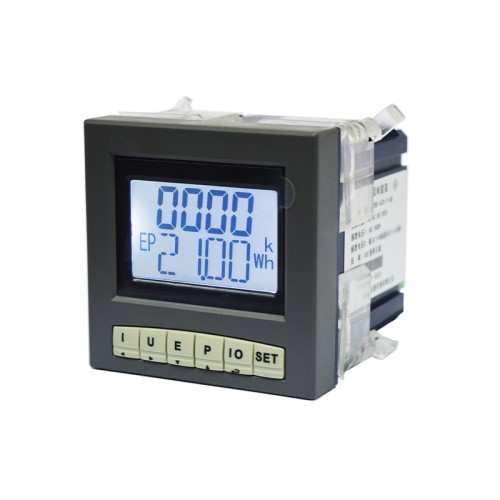

今天要介紹的是一款液晶顯示的直流電能表WHA-96DE，專為光伏系統、移動電信基站、直流屏等電力監控而設計，可以同時測量直流電路上的電流、電壓、功率、正反向電能。另外，可選配RS485通信接口，通過標準的Modbus-RTU協議，與各組態系統兼容。

這款直流電能表功能比較豐富，可以代替?zhèn)鹘y(tǒng)直流系統中的直流電流表、直流電壓表、直流功率表、直流電能表、繼電器、變送器等。

直流電能表WHA-96DE是盤面開孔安裝，步驟如下：

1、儀表在被安裝于開關柜盤面之前，先在關柜上開一個尺寸為91x91mm的安裝孔。

2、安裝時，首先將卸去安裝卡子的WHA-96DE從前向后裝入盤面開孔處，把儀表推入安裝孔內，儀表的前面板露在盤面上，儀表的主殼體和接線端子位于后面。

3、然后把安裝卡子分別從后部順著儀表側面的溝槽推裝上，并向前推緊卡子，使卡子的前沿?cái)D緊開關盤，這樣儀表就被水平的安裝在開關柜體上了。
