FPA交流電流變送器是一種將被測交流電流參數，經隔離變送成線性的直流模擬信號的裝置，鐵殼材質，0.2級精度，電廠專用。

測量：單相/三相交流電流

輸入范圍：5Aac,1Aac

精度：±0.2%RO

輸出：4~20mAdc，0~10Vdc等模擬量信號

工作電源：AC220V±10%或AC/DC24~265V

安裝方式：35mm標準導軌、底座螺釘安裝

FPA交流電流變送器的技術條件

引用標準：GB/T 13850-1998（IEC688-1992）

長期穩定度：≤±0.2%/年，無累計誤差

溫度影響：≤100ppm/℃

響應時間：＜400ms

輸出紋波：＜0.4% (峰-峰值)

輸入功耗：電流＜0.2VA，電壓＜0.1VA

工作頻率：標稱頻率±10%

輸出負載：電流輸出 額定10V壓降 最大15V壓降（可選）

電壓輸出：額定 2mA 最大 5mA輸出

輸出負載影響：＜0.1% （額定負載范圍內）

輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

允許過量輸入：電流 3倍連續 10倍30秒 50倍1秒，電壓最大2倍連續

電壓試驗：輸入/輸出/電源與外殼之間 2kV AC 1min   IEC688

沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

校正幅度：滿度最小±3%，零點最小±1%

磁場影響：0.4kA/m 磁場強度變化＜0.05%

工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

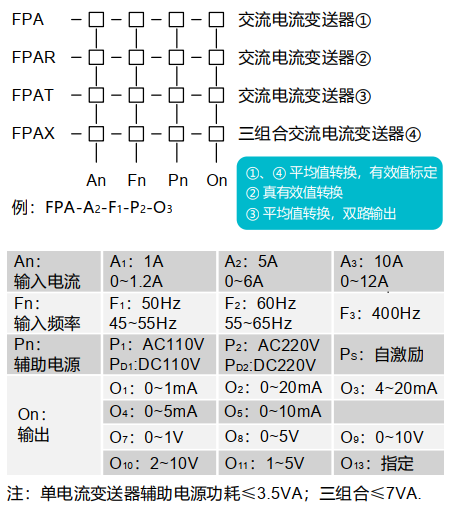

FPA交流電流變送器的選型代碼

常用規格實例

型號: FPA-A2-F1-P2-O3 ;

精度: ±0.2%

輸入: 1P2W, 5Aac, 50Hz;

輸出: 4~20mAdc

電源: AC220V

描述: 此型號為單相交流電流變送器，5Aac 電流互感器（CT）變比電流信號輸入，輸出4~20mAdc, 工作電源AC220V
